Caractéristiques

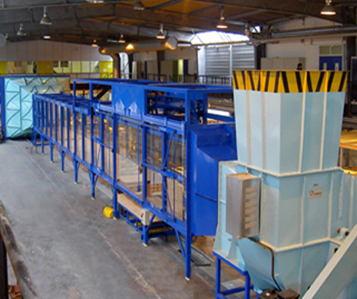

Cette soufflerie atmosphérique à circuit ouvert dispose d’une veine d’essais de 26m de long et de 2m x 2m de section, avec parois latérales et plafond transparents, et des hauteurs du plancher et du plafond réglables. Son ventilateur centrifuge couplé à un moteur électrique de 45kW permet d’atteindre des vitesses d’écoulement de 10m/s maximum. Ses caractéristiques en font un moyen exceptionnel pour l’étude des écoulements de couche limite atmosphérique et de leurs interactions avec des canopées urbaines ou forestières à l’échelle du 1/200 environ.

Outre les instruments permettant de mesurer les paramètres de référence des expériences (vitesse de référence, température de l’écoulement, hygrométrie, pression atmosphérique), cette installation est équipée des moyens métrologiques suivants :

  • une chaîne d’acquisition 32 voies associée à 24 anémomètres thermiques pour l’utilisation de sondes à fils chauds simples ou croisés
  • un système stéréoscopique de Vélocimétrie par Image de Particules (SPIV) composé d’un laser Nd-YAG pulsé de 200mJ, de deux caméras de 4Mpixels associés d’un système dédié de synchronisation, d’acquisition et de post-traitement
  • une balance de traînée destinée à la mesure des efforts s’exerçant sur des éléments de canopée (< 0.5N)
  • un système de mesure de pression pariétale instationnaire (8 voies) et moyenne (96 voies)
